Przykładowe kominy wentylacyjne z blachy izolowane wełną mineralną
Przykładowy komin wentylacyjny izolowany zewnętrzny powinien składać się minimum z:
- daszek lub wywietrzak grawitacyjny albo nasada obrotowa jako elementy zabezpieczające otwór wentylacyjny przed opadami atmosferycznymi
- ustnik jako element łączący daszek lub wywietrzak grawitacyjny z rurą wentylacyjną dwuścienną izolowaną
- rura wentylacyjna izolowana (wg normy 4 mb, wg niektórych kominiarzy 2,5 mb – zapytaj swojego kominiarza)

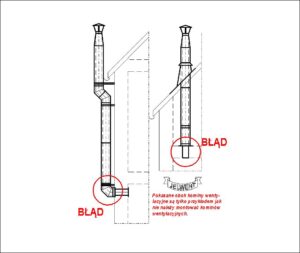

- czwórnik wentylacyjny z odkraplaczem i wyczystką lub (wg uznania kominiarza) trójnik wentylacyjny z odkraplaczem !!! Błędem jest stosowanie zamiast czwórnika lub trójnika kolana wentylacyjnego izolowanego. W każdym kominie, także izolowanym występuje kondensacja powierzchniowa pary wodnej. Woda, zamiast zatrzymywać się w odkraplaczu spływa po ściankach kolana do pomieszczenia !!!
- podpora kątowa – wspornik na którym powinien stać komin wentylacyjny izolowany
Przykładowy komin wentylacyjny izolowany wewnętrzny powinien składać się minimum z:
- daszek lub wywietrzak grawitacyjny albo nasada obrotowa jako elementy zabezpieczające otwór wentylacyjny przed opadami atmosferycznymi
- ustnik jako element łączący daszek lub wywietrzak grawitacyjny z rurą wentylacyjną dwuścienną izolowaną
- przejście dachowe płaskie lub kątowe (element przelotowy dla rury)
- kołnierz przeciwdeszczowy (wymaga dodatkowego uszczelnienia)
- rura wentylacyjna izolowana (wg normy 4 mb, wg niektórych kominiarzy 2,5 mb – zapytaj swojego kominiarza)
- czwórnik wentylacyjny z odkraplaczem i wyczystką lub (wg uznania kominiarza) trójnik wentylacyjny z odkraplaczem !!! Błędem jest stawianie komina bezpośrednio na przejściu stropowym. W każdym kominie, także izolowanym występuje kondensacja powierzchniowa pary wodnej. Woda, zamiast zatrzymywać się w odkraplaczu spływa po ściankach przejścia stropowego do pomieszczenia !!!
- kolano wentylacyjne izolowane 90°
- przejście stropowe
